上海劳力士大师赛灯光的演变

发布时间：2024-09-30   来源：赛倍明照明科技

万众期待的2024上海劳力士大师赛于9月30日至10月13日在久事体育场馆旗忠网球中心开赛。

作为全球九站之一，同时也是亚太地区唯一的一站ATP最高级别1000分赛事，上海劳力士大师赛自2023年起迎来重磅升级，赛程为期两周，男单签表扩容至96人。

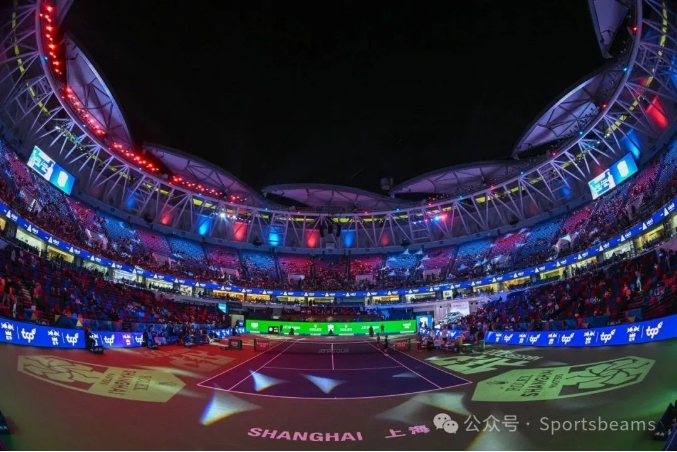

为了确保赛事的呈现，并且以全新面貌迎接全球选手和全世界体育迷，旗忠网球中心场地全面升级。中央球场的Chromabeams全色域灯光系统为2023上海劳力士大师赛增添“超级体验”，现场氛围梦幻而热烈。

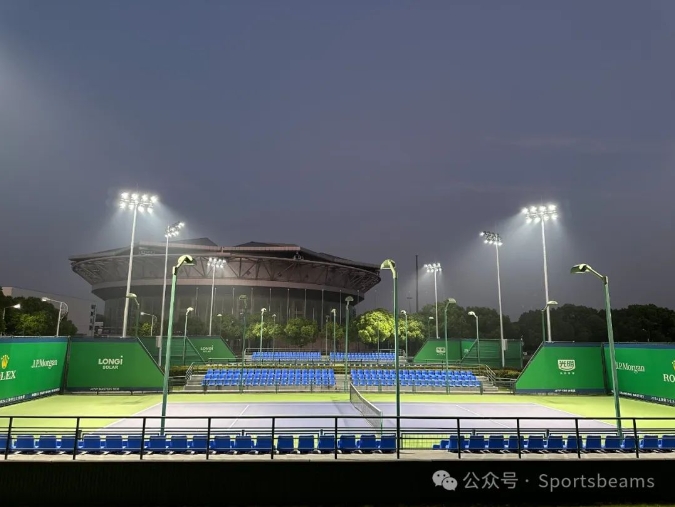

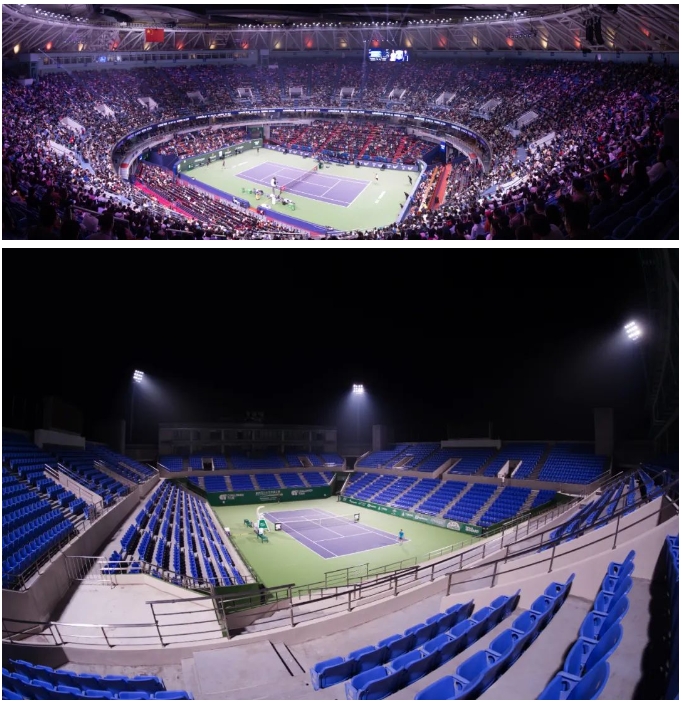

今年赛倍明再次为旗忠网球中心实施照明改造提升工程，其他比赛场地的灯光系统也全部采用赛倍明LED投光灯，焕然一新的灯光将带来更舒适的比赛和观赛体验。

更好的光

                从金卤灯到LED灯

旗忠网球中心于2005年落成并投入使用，老旧金卤灯的衰减而导致照度不足是个大问题。场馆灯光照度不能达标的话，高速摄像机的电子快门无法快速响应，慢动作也就无法表现出精致的效果，对于电视前的观众来说，错失的可能是缺乏亮度，饱和度和均匀度的直播画面，对于运动员来说可能也不利于其进入状态及影响其水平发挥。

金卤灯还存在能耗高、寿命短、光线质量差等缺点，难以满足现代体育场馆对照明效果的高要求。

LED照明灯具是目前大型场馆赛事照明第一选择，LED灯具除了可瞬时启闭以外，也可进行调光，对于网球运动员抬头发球时及摄像机镜头里的眩光控制更加友好。

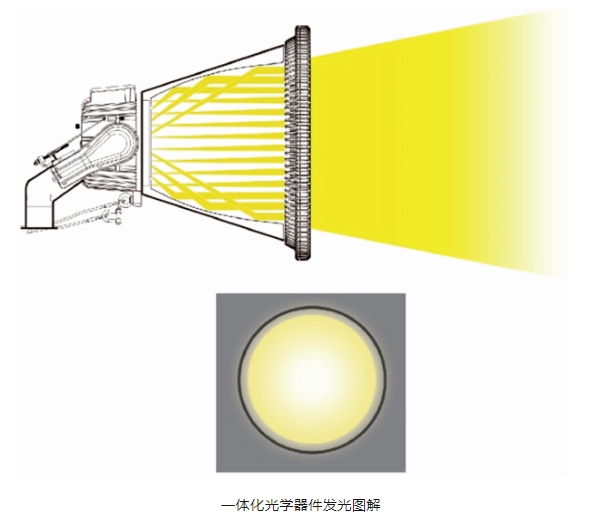

赛倍明LED投光灯采用一体化光学器件设计，把LED芯片集成在灯具的后端，通过阳极反射器对LED光源做内部均匀化反射处理，消除极端亮点，再通过特制的光学玻璃透镜完成最终的混光处理，使光线均匀的投射出来，在发光表面形成均匀的光斑。光源后置，眩光的表现会更好。而且一体化光学设计在整个光学通路上是没有塑料器件的，耐候性更好，也就意味着灯具的寿命会更长，也不会发生因塑料透镜变形、发黄、起雾导致灯具光通量下降从而影响场馆照度、均匀度等问题。

以往的比赛转播往往需要保证场馆内有大量的灯光，然而最新型的摄像机对光更加敏感，这就使得其对整个场馆照明的均匀度有极高的要求，场地里灯光的任何一点变化都会被呈现在电视屏幕上，所以举行大型网球赛事场馆灯光的重点不是更多的光，而是需要更好的光。

全面升级后的网球场灯光符合国家标准及赛事标准要求：

国家标准

根据中华人民共和国国家标准《LED体育照明应用技术要求》（GB/T 38539-2020），旗忠网球中心使用的LED灯具色度参数不应低于表1规定的限值。

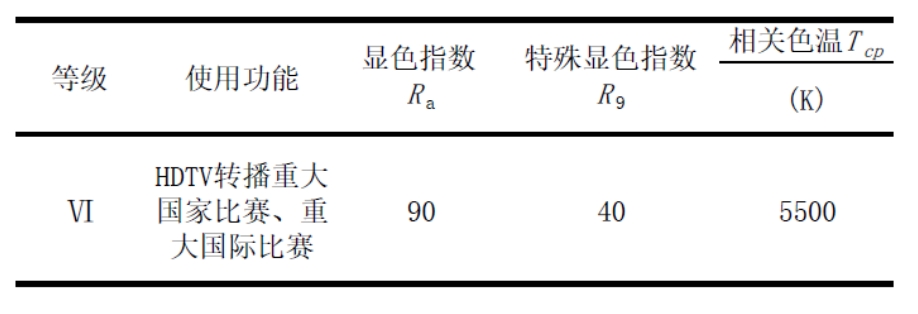

表1 LED色度参数限值

行业标准

根据中华人民共和国行业标准《体育场馆照明设计及检测标准》（JGJ153-2016），旗忠网球中心灯光照度等级应满足表2中所规定的网球VI级对垂直照度、照度均匀度、眩光、显色性及色温等方面的要求。

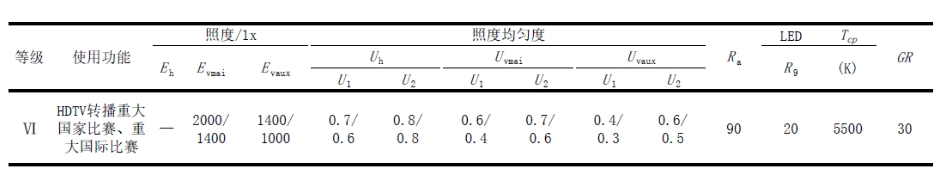

表2 网球场地照明标准值

ATP赛事要求

• 照度（Intensity）

ATP巡回赛球场上的灯光必须均匀分布，测取球场上15 个点位的照度平均值不低于 100 英尺烛光（1076 lx）。高清电视转播赛事的平均照度不低于 185 英尺烛光（约 2000 lx）。灯光应均匀分布在球场上，色温保持一致。

ATP挑战赛球场上的灯光必须均匀分布，测取球场上15 个点位的照度平均值不低于 70 英尺烛光（750 lx）。

• 最大值/最小值比率（High/low ratio）

照度最高读数与最低读数的比率不应大于 2.0，但建议比率为1.5。

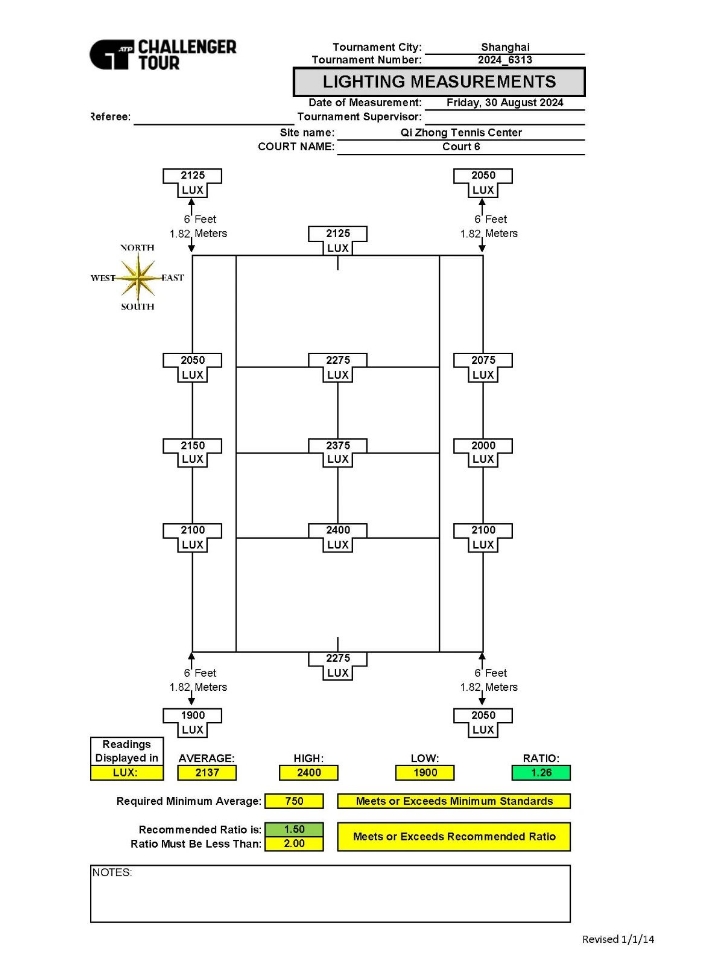

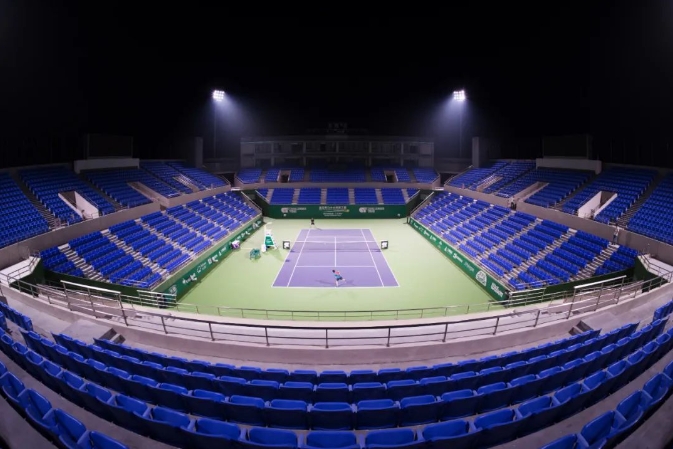

以今年完成灯光升级后的旗忠网球中心6号场地为例，ATP组委会在国际网球挑战赛上海站赛前对场地照明进行了检测，测取15个点位的平均照度是2137lx，最大值是2400lx，最小值是1900lx，最大值/最小值比率为1.26，各项结果均优于ATP赛事的要求。

创新应用

                全色域&智能化

当然，仅能满足比赛转播照明的灯具已无法满足像上海劳力士大师赛这样的国际大型网球赛事。对中央球场的照明系统，使用方提出了更高的要求，主要包含以下几点：

（1） 满足ATP1000大师赛提出的照度、场景控制和调光的要求；

（2） 有烘托现场气氛的彩色灯光，且可以和音乐联动实现音乐灯光秀；

（3） 赛后运营可以根据不同的场景变换灯光的色温。

要满足这3条要求，常规的解决方案是再额外增加两套系统，即彩色灯光系统和暖色温灯光系统。但是额外增加两套系统，不仅会增加马道荷载，也会使电线电缆的用量增多，大大增加设备的投入成本。

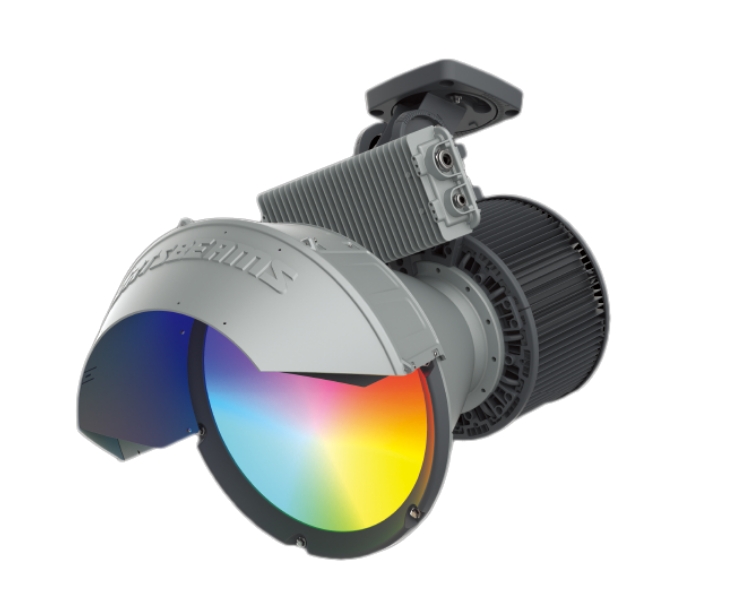

赛倍明全色域照明系统整合了 RGBAW(红光、绿光、蓝光、琥珀光、白光)光源芯片，白光和彩色灯光相互独立，且又集成在一盏灯具内部，实现一灯多用。一般RGB 彩灯仅能实现颜色渲染，但不能用来做体育照明，尤其不能满足高清转播照明要求。全色域技术仅需要一套系统既能满足比赛及高清体育转播照明需求，同时实现各种颜色渲染以及冷暖色温可调。全场部署时，成排的全色域灯具本身还可以形成一道风景。

集新一代体育、文化、商业、旅游等为一体的多功能服务综合体是场馆的发展方向，体育照明不仅要符合专业体育赛事转播白光的要求，还需满足全色彩氛围和音乐灯光秀等体育展示的需求，以烘托比赛现场气氛，激发观众热情；同时也能为赛后演唱会、活动、会议、应急、冰篮转换，全民健身等场景变换匹配相应的色温，营造更舒适的体验。全色域体育照明系统将为场馆的运营和综合利用探索出一种新的可能。

部分内容来源：

《大型网球赛事制作浅析》 吴钧 吴立啸 李玫；

《全色域照明系统的应用研究——以旗忠网球中心为例》 高小敬
